產(chǎn)品組成: 雙組份，是由氟碳樹脂，著色顏料和助劑等配制而成的高性能面漆
1.主要特性:
白色氟碳油漆可在常溫下固化，具有良好的光澤度和保色性;對多種腐蝕大氣環(huán)境具有抵御性:有超耐候性及耐紫外線性能，具有豐富多彩的顏色和裝飾花樣，耐污染，無粘附性、光滑、防止積塵，且容易清潔等
2.用途范圍:
RAL9003白色氟碳油漆為高性能面漆，作為保護面漆，涂布于嚴重的污染環(huán)境下的鋼結(jié)構(gòu)表面，使其保持良好的光澤度、保光性和涂層防護性能。如:市政工程鋼結(jié)構(gòu)、化工廠、礦漿和造紙廠、海上平臺、煉油廠和石油容器?？蛇m用于于不能噴砂除銹，又需較長期裝飾防銹和耐候性的場合，如:輕鋼結(jié)構(gòu)、公路護欄、建筑圍欄等。
3.涂裝數(shù)據(jù):
顏色: | 各色可選 |
光澤度 | 亮光 |
固體機理： | 溶劑揮發(fā)和組份間的化學(xué)反應(yīng) |
閃點 | 25℃ |
比重 | 1.30(KG/L+0.1) |
體積固體含量 | 55+2% |
典型厚度 | 30-60 微米，相當(dāng)于57.7-110.4微米濕膜厚 |
干燥時間 | 溫度:23℃ 表干: 2小時 |
硬干 | 4小時 |
實干 | 2天 |
復(fù)涂前小于干燥時間: | 4小時 |
復(fù)涂前大于干燥時間 | 無限制 |
4.施工工藝
【漆膜厚度】濕膜100μm,干膜50μm
【開稀比例】氟碳漆：固化劑：稀釋劑（5：1：2)
【施工粘度】25℃涂二杯 (14-17秒)
【自然干燥】25℃表干≥0.5h,實干≥24h
【加溫烘烤】60℃±2℃≥1h。
【熟化時間】23±2℃≥15分鐘
【使用期限】6小時

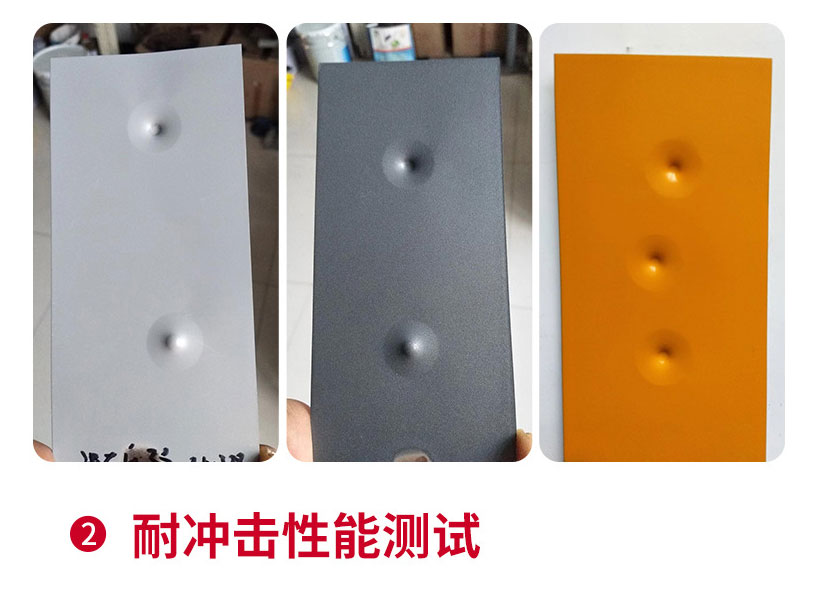

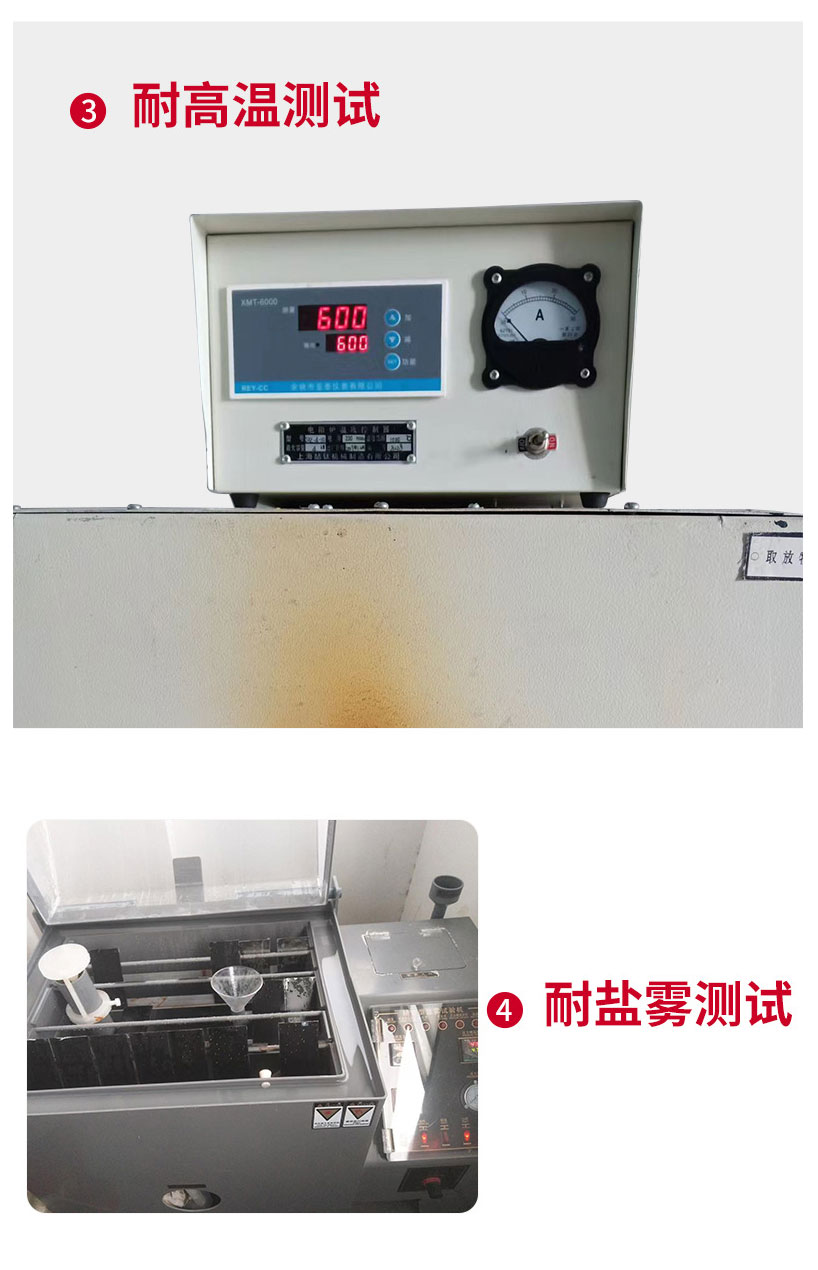

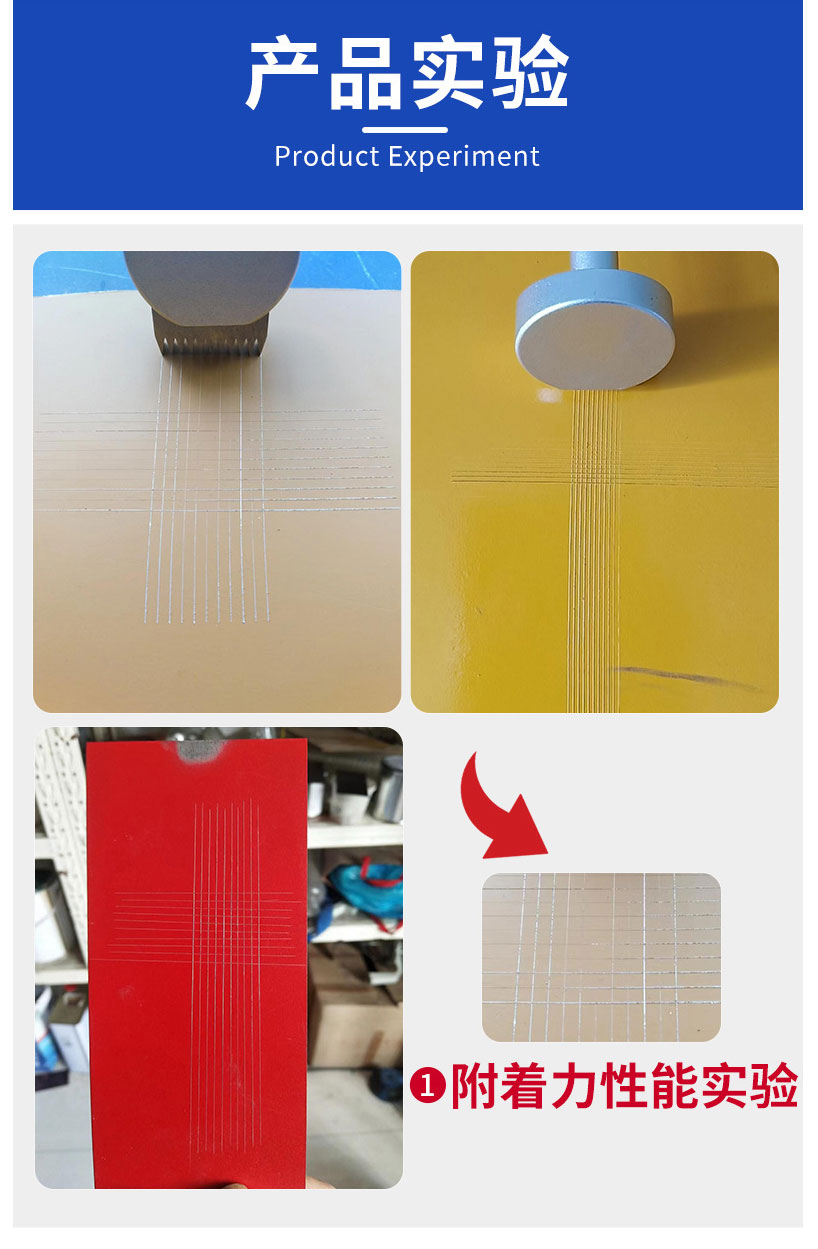

5.注意事項
1、所涂表面均應(yīng)干燥、潔凈并經(jīng)過適當(dāng)?shù)谋砻嫣幚怼?br/>2、使用時應(yīng)當(dāng)仔細看清產(chǎn)品的型號、批號、顏色和重量。
3、一批工件或同一表面區(qū)域，除非特別要求，應(yīng)當(dāng)采用同一批次的面漆、同樣的涂裝工具和同樣的涂裝方法進行施工，以確保涂層外觀效果均勻一致。
4、所配漆料應(yīng)攪拌均勻，并在適用時限內(nèi)用完。
5、如果在室外施工，應(yīng)當(dāng)預(yù)計到氣候因素的影響，合理安排工序銜接，特別注意避開各種不良氣候條件。
客服1
