杭州前山涂料600度黑色有機硅耐高溫漆是一種以有機硅樹脂為主要成膜物質(zhì)，添加耐高溫顏填料（如銅鉻粉、云母粉等）、助劑及溶劑配制而成的特種涂料，屬于高性能工業(yè)防護(hù)涂料。其核心特點是兼具有機硅樹脂的耐高溫性與良好的物理機械性能，能在高溫環(huán)境下長期保持漆膜完整性，提供防腐、抗氧化及裝飾功能。

一、產(chǎn)品特性

1. 耐高溫性能突出，溫度范圍：可在200℃-600℃（甚至更高，部分產(chǎn)品可達(dá)800℃）的持續(xù)高溫環(huán)境下使用，短期耐受溫度可能更高（如瞬間耐溫1000℃）；

2.高溫穩(wěn)定性：有機硅樹脂的分子結(jié)構(gòu)（Si-O-Si鍵能高達(dá)452kJ/mol）賦予漆膜優(yōu)異的熱穩(wěn)定性，在高溫下不易分解、碳化或脫落，能有效隔絕熱量傳遞，保護(hù)底材免受高溫氧化或腐蝕。

二、防腐與抗氧化

   1. 防銹防腐：漆膜致密，可阻隔水、氧氣及腐蝕介質(zhì)（如酸霧、鹽霧）與底材接觸，適用于高溫高濕或化學(xué)腐蝕環(huán)境（如鍋爐、煙囪內(nèi)壁）；

   2.抗氧化：黑色顏填料（如石墨、錳鐵粉）能反射部分紅外線，減少底材熱輻射，同時石墨粉形成的致密氧化膜可進(jìn)一步阻止氧氣滲透，延緩底材高溫氧化（如鋼鐵在高溫下的脫碳或銹蝕）。

三、物理機械性能

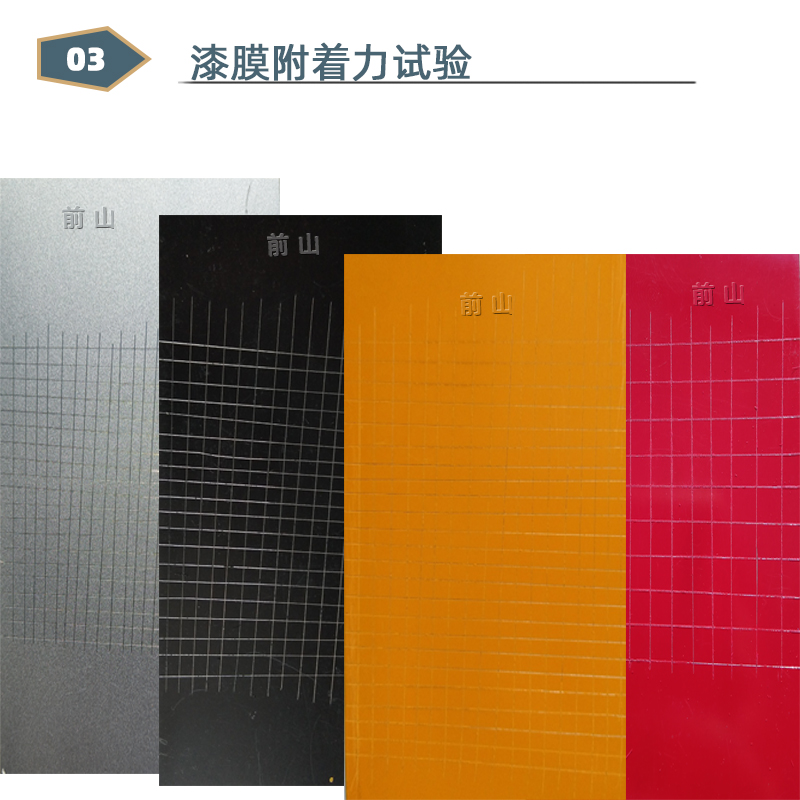

   1.附著力強：與金屬（如碳鋼、不銹鋼）、陶瓷等高溫底材結(jié)合緊密（附著力≥3MPa，符合GB/T 1720標(biāo)準(zhǔn)），高溫下不易開裂或剝落；

   2.柔韌性適中：漆膜在高溫冷卻過程中能適應(yīng)底材的熱脹冷縮（如鍋爐啟停時的溫度波動），避免因應(yīng)力集中導(dǎo)致開裂；

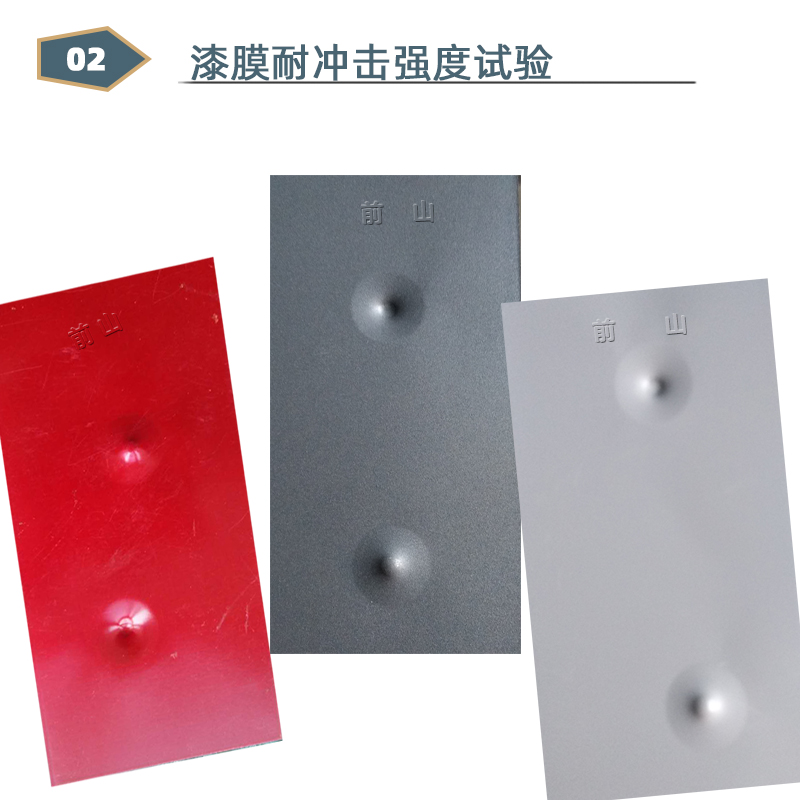

   3. 耐磨抗沖擊：耐磨損性（磨耗量≤0.1g/100r）和抗沖擊性（≥50cm）滿足高溫設(shè)備的機械防護(hù)需求（如風(fēng)機葉片、管道彎頭）。

四、裝飾性

   1. 600度黑色有機硅耐高溫漆為中性色，高溫下不易變色（如黃變或褪色），長期保持均勻的黑色外觀（部分產(chǎn)品可耐受高溫后輕微光澤變化）；

   2.可制成無光或半光效果（光澤≤30°），減少高溫環(huán)境下的光反射干擾（如工業(yè)窯爐內(nèi)部）。

五、典型應(yīng)用場景

   1.工業(yè)鍋爐、蒸汽管道、熱交換器外壁的高溫防護(hù)（300℃-600℃），防止高溫氧化和腐蝕；

   2.燃?xì)廨啓C、發(fā)動機排氣管道的高溫區(qū)域涂裝（500℃-800℃），減少熱量散失并保護(hù)金屬基體。

   3.高爐、熔爐、回轉(zhuǎn)窯等高溫設(shè)備內(nèi)壁（600℃-700℃），抵抗高溫熔渣侵蝕和化學(xué)腐蝕；

   4.化工反應(yīng)釜、催化裂化裝置的高溫部件（如法蘭、閥門），防止高溫硫化物或氯化物腐蝕。

   5.航空發(fā)動機高溫部件（如渦輪葉片、燃燒室）的表面防護(hù)（需配套特種有機硅樹脂）；

   6.汽車排氣管、渦輪增壓器等高溫區(qū)域（600℃-900℃）的涂裝，減少熱輻射并延長部件壽命。

六、施工工藝

1. 表面處理：底材需徹底清潔（無油污、灰塵、銹蝕），金屬底材建議噴砂處理至Sa2.5級（近白級），粗糙度Ra 40-70μm，以提升附著力；

2. 混合與施工

   2.1.雙組分漆需嚴(yán)格按比例混合（如主劑:固化劑:稀釋劑=5:1:2或按廠家說明），攪拌均勻后靜置熟化15-30分鐘（消除氣泡）；

    2.2.施工方法以噴涂為主（無氣噴涂效率高），膜厚控制在30-50μm（干膜），過厚易導(dǎo)致干燥不均或開裂。

3.干燥與固化

   3.1.表干時間：常溫下1-2小時（隨溫度升高加快），干燥需72小時；

   3.2.完全固化需在高溫環(huán)境下烘烤（如180℃-200℃烘烤1小時），以激活有機硅樹脂的交聯(lián)反應(yīng)，形成致密耐熱漆膜；

   3.3.若無法烘烤（如現(xiàn)場施工），需自然干燥3天以上（環(huán)境溫度≥15℃），確保漆膜性能達(dá)標(biāo)。

七、注意事項

1. 環(huán)境要求

   1.1 施工溫度需≥10℃，相對濕度≤80%（高溫高濕環(huán)境易導(dǎo)致漆膜起泡或附著力下降）；

   1.2.避免在雨、雪、霧等潮濕環(huán)境下施工，未干燥漆膜遇水可能產(chǎn)生氣泡或脫落。

2. 儲存與安全

   2.1密封儲存于陰涼干燥處（5-35℃），保質(zhì)期通常6-12個月（部分耐高溫產(chǎn)品保質(zhì)期較短，需關(guān)注包裝標(biāo)識）；

   2.2含有機溶劑，施工時需通風(fēng)良好，佩戴防毒面具、耐高溫手套等防護(hù)用品，遠(yuǎn)離火源（有機硅漆閃點通常≥30℃，但仍需防火）。

3. 局限性

   3.1.耐溫上限受配方限制，超過標(biāo)定溫度可能導(dǎo)致漆膜軟化、碳化或脫落（如長期＞800℃需選擇更高耐溫等級產(chǎn)品）；

   3.2黑色漆膜在高溫下可能因氧化輕微變灰（如長期＞600℃），但對防護(hù)性能影響較??；

   3.3.部分有機硅耐高溫漆固化后硬度較高，若底材熱脹冷縮幅度過大（如頻繁啟停的鍋爐），可能需選擇柔韌性更強的產(chǎn)品。

總結(jié)

黑色有機硅耐高溫漆憑借其優(yōu)異的耐高溫性、防腐性及物理機械性能，成為能源、冶金、化工等領(lǐng)域高溫設(shè)備防護(hù)的核心涂料。實際應(yīng)用中需嚴(yán)格匹配底材類型、使用溫度及環(huán)境條件，規(guī)范表面處理與施工流程，并通過烘烤固化充分發(fā)揮其性能優(yōu)勢，以實現(xiàn)長效防護(hù)（通常使用年限≥3-5年，視工況而定）。
